 一、燈位接線方式
①變壓器I1-I2為AC180VI1I3為AC220V。
②變壓器I次的1,接公共端接線端子;變壓器I次的3,可接主絲接線端子2,或是副絲接線端子1,也或是副燈接線端子3,如果通過燈絲自動轉換裝置可雙燈三絲之間自動轉換。

 二、燈座接線端子的配線定義
1)上部標有“1”號的端子和下部的公共端點亮主燈的副絲。
2)上部標有“2”號的端子和下部的公共端點亮主燈的主絲。上部標有“3”號的端子和下部的公共端點亮副燈。

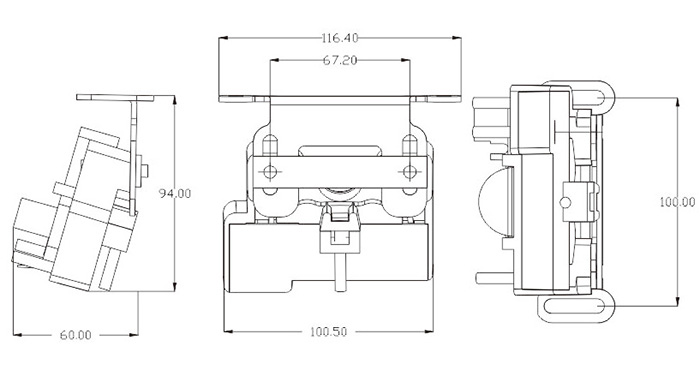

三、燈座的尺寸標注

燈座采用M6的螺絲安裝在鋁合金機構色玻璃下面M6安裝孔。
